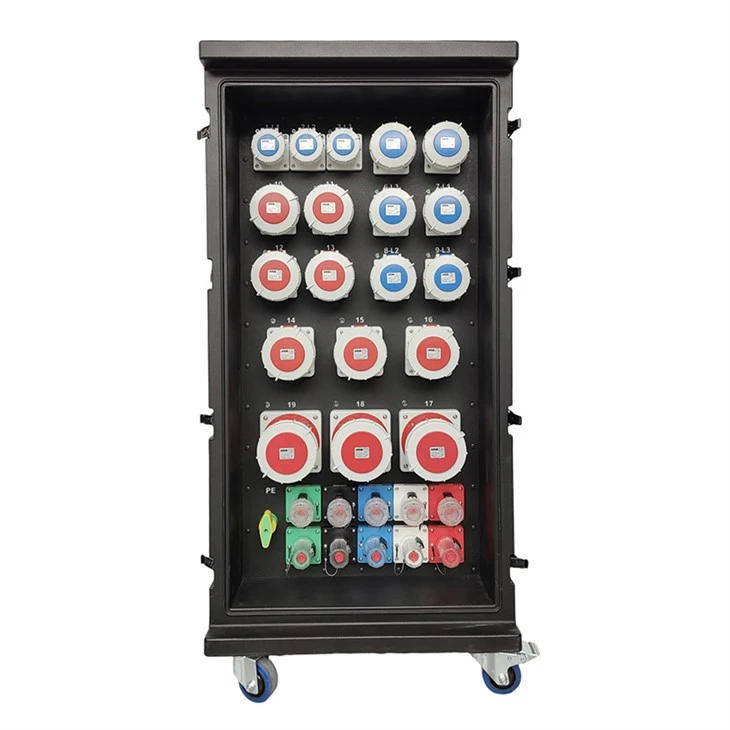

Szia! Nagyáramú elosztódobozok szállítójaként nagyon szívesen beszélgetek ezeknek a rosszfiúknak az elektromágneses árnyékolási tulajdonságairól. Tudja, a mai technológiai hozzáértés világában, ahol mindenhol elektronikus eszközök vannak, az elektromágneses interferencia (EMI) igazi nyakfájást jelent. Itt jön be a nagyáramú elosztódobozunk, amely kiváló árnyékolási képességeket kínál.
1. EMI háttér a nagyáramú áramelosztásban
A nagyáramú elosztórendszerekben (általában125A–630A és magasabb), az elektromágneses interferenciát (EMI) elsősorban a következők generálják:
Megszakítók és kontaktorok nagy di/dt kapcsolása
Nemlineáris terhelésből származó felharmonikusok (LED-meghajtók, VFD-k, SMPS)
A hosszú kábelek antennaként működnek
A táp- és jelkábelek párhuzamos vezetése
Tipikus interferencia frekvencia tartomány:
Alacsony frekvencia:50 Hz – 10 kHz (teljesítmény frekvencia + harmonikusok)
Magas frekvencia:150 kHz – 1 GHz (kapcsolási zaj, RF csatolás)
Megfelelő árnyékolás nélkül az EMI a következőkhöz vezethet:
PLC vagy vezérlőjel instabilitása
Adatátviteli hibák (Ethernet/RS485)
A védőberendezések zavaró kioldása
2. Árnyékoló anyagok és szerkezeti paraméterek
2.1 A burkolat anyagának kiválasztása
Gyakori anyagok és árnyékolási hatékonyságuk (SE):
| Anyag | Vastagság | Árnyékolás hatékonysága (tipikus) |
|---|---|---|
| Horganyzott acél | 1,5-2,0 mm | 60–90 dB (30 MHz–1 GHz) |
| Alumínium ötvözet | 2,0-3,0 mm | 50-80 dB |
| Réz (lokalizált árnyékolás) | 0,5-1,0 mm | 80-100 dB |
Mérnöki gyakorlat:
Fő burkolat:porszórt horganyzott acél (≥1,5 mm)
Belső válaszfalak vagy kritikus zónák: réz vagy ónozott réz árnyékoló lemezek
2.2 Felületkezelés
A vezetőképes bevonat vagy horganyzás biztosítja az elektromos folytonosságot
A festék vastagsága szabályozott (általában60-80 μm) a szigetelő illesztések elkerülése érdekében
3. Szerkezeti árnyékolás tervezése
3.1 Varrás és csuklóvezérlés
Az árnyékolási teljesítmény nagyon érzékeny a mechanikai résekre.
Tervezési követelmények:
Ajtó-test érintkezési ellenállás:< 0,1 Ω
HasználataEMI vezető tömítések(nikkel-grafit vagy ezüsttel töltött elasztomer)
Hézagszélesség szabályozás:< 1 mm, ideális esetben folyamatos kapcsolattartás
Tipikus árnyékolási veszteség a hézagok miatt:
Az 1 mm-es स्लॉट 300 MHz-en csökkentheti az árnyékolás hatékonyságát20-40 dB
3.2 Kábelbevezetés árnyékolása
A kábelbevezetési pontok az árnyékolási rendszerek leggyengébb részei.
Javasolt megoldások:
EMC tömszelencék (360°-os árnyékolás)
Árnyékolt kábelbilincsek a házhoz ragasztva
A következők elkülönítése:
Tápkábelek (nagy áramerősség)
Jelkábelek (alacsony feszültségű, kommunikációs)
Példa konfigurációra:
400A-es tápkábelek az alsó tömszelencelemezen keresztül
Árnyékolt CAT6 / RS485 külön EMC tömszelencén keresztül vezetve
4. Földelési és kötési rendszer
A hatékony árnyékolás az alacsony impedanciájú földelési rendszertől függ.
4.1 Földelési paraméterek
Ház földelési ellenállása:< 0,1 Ω
Védőföldelő (PE) vezeték mérete IEC szerint (pl.A fázisvezető ≥50%-a)
Potenciálkiegyenlítés a következők között:
Ajtó és burkolat (fonott rézszíj)
Szerelőlap és burkolat
4.2 A nagyfrekvenciás földelés mérlegelése
Magas frekvenciákon az impedanciát az induktivitás uralja:
Használatszéles, lapos rézfonatokkerek vezetékek helyett
Tartsa a földelési útvonalakatrövid (<300 mm)
5. Belső elrendezés és EMC zónák
A megfelelő belső elrendezés jelentősen javítja az EMI teljesítményét.
5.1 Funkcionális zónázás
Tipikus szegregáció:
A zóna:Nagyáramú kapcsolás (MCCB, gyűjtősín, 400A–630A)
B zóna:Áramelosztás (MCB-k, kontaktorok)
C zóna:Vezérlés és kommunikáció (PLC, mérőórák, RS485/Ethernet)
Minimális elválasztási távolság:
Teljesítmény vs jel:≥100 mmvagy használjon fém válaszfalat
5.2 Gyűjtősín-kialakítás
Réz gyűjtősínek feszültségszintenkénti távolsággal
Példa (400 V-os rendszer):
Fázis-fázis közötti kiürítés:≥25 mm
A szigetelt vagy bevont gyűjtősínek használata csökkenti a sugárzott kibocsátást
6. Árnyékolási teljesítmény és tesztelési szabványok
Az árnyékolás hatékonyságát általában az EMC-szabványok szerint validálják.
A vonatkozó szabványok a következők:
Nemzetközi Elektrotechnikai Bizottság IEC 61439 (szerelési terv)
Nemzetközi Elektrotechnikai Bizottság IEC 61000-6-4 (kibocsátási szabvány)
Nemzetközi Elektrotechnikai Bizottság IEC 61000-6-2 (tűrési szabvány)
Tipikus vizsgálati eredmények egy jól megtervezett házhoz:
Sugárkibocsátás csökkentés:≥40–60 dB
Végzett emissziós megfelelés: A osztályú ipari határokon belül
ESD immunitás:±8 kV érintkező / ±15 kV légkisülés
7. Gyakorlati alkalmazási példa
Forgatókönyv: Kültéri események áramelosztása (400A rendszer)
Konfiguráció:
Bemenet: 400A, 3 fázis, 400V
Terhelések:
Színpadi világítás: 200 kW
Audiorendszer: 80 kW
LED fal: 120 kW
Kihívások:
Nagy harmonikus torzítás a LED-meghajtóktól
Hosszú kábelek (30-80 méter)
A teljesítmény és a DMX/vezérlő jelek együttélése
Alkalmazott EMC tervezés:
Acél ház (2,0 mm) vezetőképes tömítéssel
Külön kábelzónák a tápellátás és a jel számára
Árnyékolt DMX kábelek 360°-os földeléssel
Belső válaszfal a gyűjtősín és a vezérlőrész között
A földelési ellenállás fenntartva≤0,05 Ω
Eredmény:
Stabil DMX jel (nincs villogás)
A védőeszközök téves kioldása tilos
Megbízható működés folyamatos 10-12 órás eseményciklusokon keresztül
8. Mérnöki következtetés
Az elektromágneses árnyékolás a nagyáramú elosztó dobozokban arendszerszintű tervezés, egyetlen funkciót sem. A hatékony teljesítmény a következők integrációjától függ:
Az anyag vezetőképessége és a burkolat vastagsága
Mechanikus tömítés és hézagszabályozás
Megfelelő földelés és kötés
Kábelárnyékolás és -elvezetési stratégia
Belső funkcionális zónázás
Nagy terhelésű és interferenciás környezetekben, például ipari üzemekben vagy rendezvények energiaellátó rendszereiben, a megfelelően megtervezett árnyékolás javíthatja a rendszer stabilitását, csökkentheti a hibaarányt, és biztosíthatja az EMC-szabványoknak való megfelelést.
Összefoglalva, a nagyáramú elosztódobozunk elektromágneses árnyékoló funkcióit úgy tervezték, hogy maximális védelmet nyújtsanak az Ön elektronikus berendezései számára. Kiváló minőségű anyagokkal, jól átgondolt kialakítással és megbízható földelési rendszerrel dobozunk a legjobb választás mindenki számára, aki az elektromágneses interferencia ellen küzd. Tehát, ha nagy áramerősségű elosztódobozra vágyik, hívjon minket, és kezdjünk el egy beszélgetést arról, hogyan tudunk megfelelni az Ön igényeinek.
Referenciák:
- Henry W. Ott elektromágneses kompatibilitási tervezés
- Kézikönyv az elektromágneses kompatibilitásról, Clayton R. Paul
